序號
|
設備名稱
|
項目
|
規格
|
|

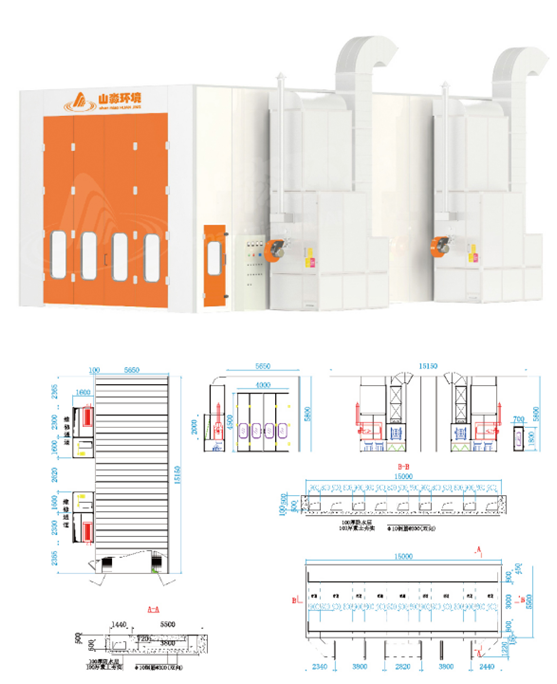

1
|
室體
|
型號
|
SM-S150
|
|
設備外徑（LxWxH）
|
15150x7350x5800(含底座，不含風管)
|
|
室體外徑（LxWxH）
|
15000x5650x5800（含底座，不含風管）
|
|
室體內徑（LxWxH）
|
15000x5500x5200mm
|
|
頂板
|
0.8單層鍍鋅
|
|
大門
|
4000x4500mm(寬x高)四扇折疊大門，外置門插銷，鑄鋼鉸鏈，三元乙炳密封條，鋼化玻璃觀察窗
|
|
框架
|
80*80矩形管架骨，鍍鋅板成型卡槽和U型槽
|
|
墻體
|
75mmEPS板，內外0.426彩板，中間填73mm巖棉保溫材料，表面覆膜
|
|
2
|
底部結構
|
地坑
|
兩排地抗排風，WxH;685x800
|
|
3
|
地網格柵
|
40x4扁鋼制作，兩排，下面敷設玻璃纖維過濾氈過濾漆霧
|
|
頂部過濾
|
過濾棉
|
初級板式過濾+C600中效過濾
|
|
頂框
|
C型鋼噴塑
|
|
頂上件
|
鍍鋅板衡量&1.5mm鍍鋅板折彎成型，縱梁&1.2mm鍍鋅板折彎成型，螺栓連接固定
|
|
4
|
加熱系統
|
加熱器
|
漆烤房熱能轉換器為不銹鋼經氬弧焊焊接而成，三循環設計，帶防爆閥，烤漆房配2x35萬大卡燃燒器
|
|
5
|
照明
|
日光燈
|
18組4x18w頂燈，斜45o安裝，14組2x36w腰燈，垂直安裝，采用飛利浦燈管，烤漆房專用整流器；
|
|
6
|
送風系統
|
風機
|
YDW5.0-11離心風機，兩組送風機組，每組兩臺風機。功率：7.5kw/臺，總數量：84000m3/h
|
|
送風機座
|
鋁合金接角，型材框架，外蒙1.2mm鍍鋅板，內蒙0.8mm鍍鋅板，中間填巖棉降噪,風機座尺寸：2300*1600*900/2
|
|
7
|
排風機
|
環保裝置
|
M型玻纖過濾+活性炭吸附，環保箱尺寸：1600*1600*900/2
|
|
風機
|
4-82-8E離心風機，功率：18.5kw/臺，2組排風機組，每組一臺排風機，總送風量為82000m3/h
|
|
排風機座
|
鋁合金接角，型材框架，外蒙1.2mm鍍鋅板，內蒙0.8mm鍍鋅板，中間填巖棉降噪，引風機座尺寸
|
|
風管
|
3組排風管道，每組2節900*900*1250風管，150度彎頭一節，1.2mm鍍鋅板折制
|
|
8
|
電控
|
|
選立式控制柜，烤漆房選用國內名牌電器，主回路設有多重保護：過電流、過負載、短路、缺相等保護?？刂葡渚哂芯雀摺⒐δ芟冗M(jìn)、操作方便、安全可靠、高雅大方等優點
|
